傾斜研磨
2軸傾斜アジャスタで微小な角度調整を行い、チップコンデンサなどの極小部品の斜め研磨が簡単にできます。
また、メッキや薄膜などの断面などに対し、幅広い観察が可能となりました

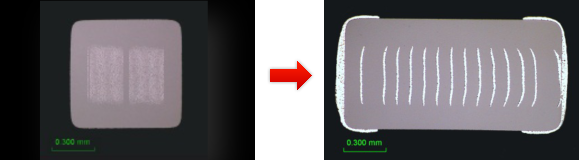

![→デザインファイルに準拠](/products/images/polish_intro_1.png)
例:積層セラミックコンデンサの断面構造
![斜め研磨の原理](/products/images/polish_intro2.jpg)
斜め研磨の原理
![2軸傾斜アジャスタの装着イメージ](/products/images/polish_intro3.jpg)
2軸傾斜アジャスタの装着イメージ
2軸傾斜アジャスタの事例
![2軸傾斜アジャスタ](/products/images/ajuster_image1.png)
2軸傾斜アジャスタは高精度・微細な傾きの調整ができます。
斜め研磨を行うことで、厚み方向が拡大され、観察しやすくなります。

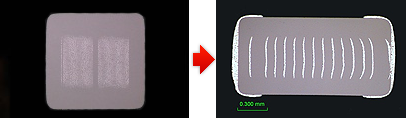

![斜め研磨の実例「積層セラミックコンデンサ」](/products/images/ajuster_image2.png)
斜め研磨の実例「積層セラミックコンデンサ」
![高拡大率の斜め研磨を手軽に実現することができます](/products/images/polish_sample_catch.gif)

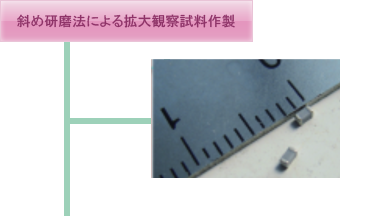

![斜め研磨法による拡大観察試料作成](/products/images/polish_flow1.png)
例として一般的な電子回路に使われている、1608タイプの積層セラミックコンデンサの断面構造を斜め研磨で観察。
セラミック素材の本体の中に、アルミ電極箔が積層されています。

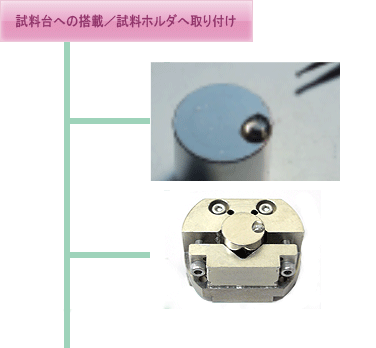

![試料台への搭載/試料ホルダへ取り付け](/products/images/polish_flow2.png)
試料台にマウンティングワックス等で固定します。
傾斜時に試料台が研磨盤に当たらない様に端に付けておきます。
試料ホルダに試料台を取り付けます。この時にホルダの方向と試料の向きを合わせておきます。

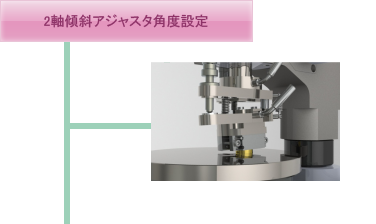

![2軸傾斜アジャスタ角度設定](/products/images/polish_flow3.png)
試料ホルダを2軸傾斜アジャスタにセットし、希望する拡大率に合わせて角度を設定します。
2軸傾斜アジャスタの調整機構は5°(4mm)に設定しました。この場合の拡大率はcosec5°=11.474となります。

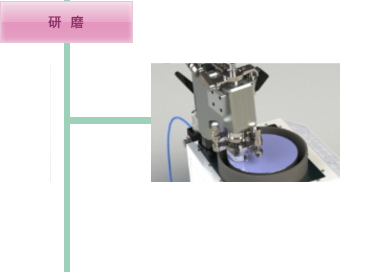

![研磨](/products/images/polish_flow5.png)
研磨対象物が小さく脆いため通常だと包埋が必要なケースですが、IS-POLISHERではウェイトキャンセラを使用することで試料ホルダや2軸傾斜アジャスタの自重をも軽減することができます。
そのため包埋しなくてもデリケートな研磨が可能です。
![試料の完成](/products/images/polish_flow6.png)

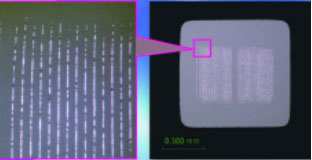

![通常の断面研磨での観察像](/products/images/polish_addinf1.jpg)
観察倍率:x500観察倍率:x50
![](/products/images/polish_addinf2.jpg)
観察倍率:x50
![かなりの高倍率でないと積層構造の様子が判らない](/products/images/polish_addinf_copy1.png)
![厚み方向だけが拡大されるので、電極の感覚のばらつきや、曲がり等が視覚的にも強調されて観察できます。](/products/images/polish_addinf_copy2.png)
